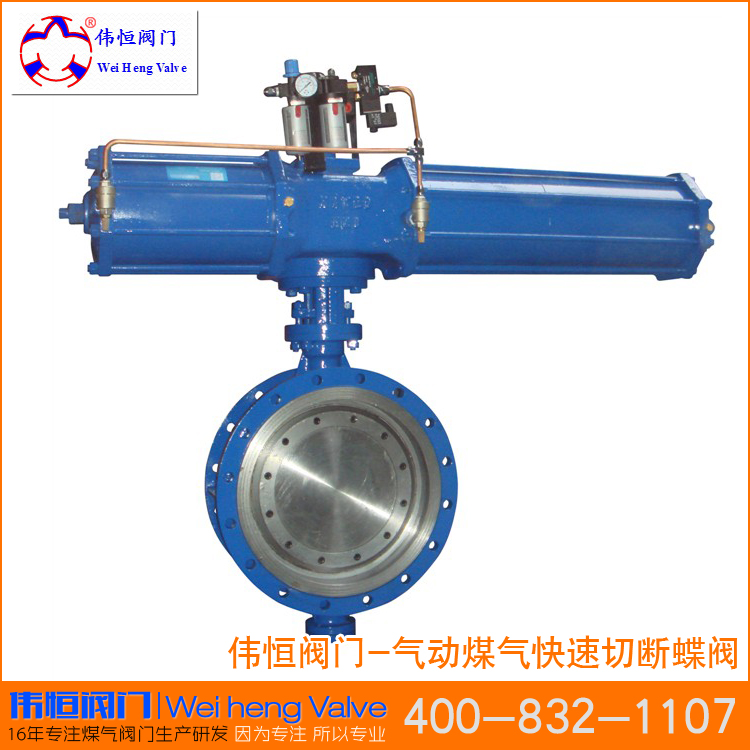

掃一掃二維碼 手機查看《氣動煤氣快速切斷蝶閥》

產品型號：KD647X-1C / KD647H-1C

應用范圍：加熱爐煤氣、高爐煤氣、轉爐煤氣、煤氣發生爐煤氣等

適用溫度：200℃-450℃

  本系列蝶閥是在吸收國內外技術的基礎上，根據用戶的實際工況而設計的新一代快速切斷蝶閥，它由防爆電磁閥過濾器回訊器氣動裝置及蝶閥組合而成，適用于加熱爐煤氣、高爐煤氣、轉爐煤氣、除塵管道等可燃性氣體管道中要求快速切斷場合。因它采用特殊的耐腐蝕性材料及高新技術阻止煙塵進入軸套，達到蝶閥開關靈活不卡死，經過客戶多年的使用，效果顯著。

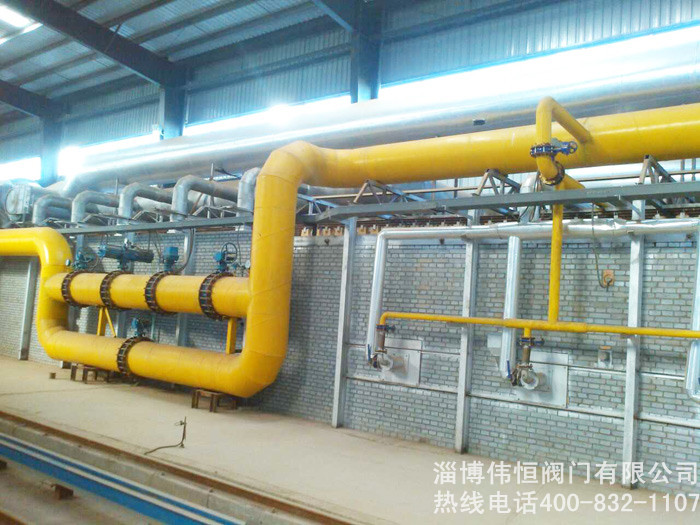

正在使用偉恒氣動煤氣快速切斷蝶閥部分客戶：山西晉陽耐火材料廠，山西佳昕耐火材料有限公司，沾化慶祥金屬材料有限公司

  氣動煤氣快速切斷蝶閥上的有單作用（雙作用）氣動裝置，由單作用（雙作用）氣缸.活塞.連桿.箱體輸出軸等零件組成的機械傳動機構和電磁閥.過濾減壓閥等控制元件組成。當氣動執行裝置與電路和系統氣源接通后，電磁閥接收到24V電壓信號轉換成輸出氣壓力，使壓縮空氣進入缸體一端，推動活塞向另一端移動，活塞通過連桿等零件帶動輸出軸運轉實現閥門快速啟閉。同時回訊器根據閥門的啟閉位置來反饋輸出的控制信號正確定位。

氣動煤氣快速切斷蝶閥:氣動切斷快，密封性能好，無泄漏

閥體部分（煤氣專用蝶閥）閥桿采用鍍鉻處理，填料為高溫石墨，并且在上下軸之間經過特殊工藝處理，裝配防銹死裝置。經過這些特殊工藝之后閥門具備耐腐蝕、抗焦油、還具備有限防止煙塵進入軸承內，從而保證閥門開關靈活不卡死，在管道中起到截斷介質的作用。

煤氣氣動快速切斷蝶閥結構特點：

（1）采用氟橡膠密封圈，密封性能好，無泄漏；

（2）采用雙偏心球形密封結構，密封副磨損自動補嘗功能：

（3）采用單（雙）作用氣缸推動，啟閉力矩大、動作速度快，閥門啟閉迅速，流阻損失小啟閉時間3-5秒。

（4）氣缸采用緩沖設計，提高了使用壽命；氣缸上裝有消聲器，以減小噪音對環境的污染。

一、主要性能參數

二、主要零件材料

三、執行標準：

1、設計制造：GB12238；

2、法蘭連接尺寸；GB9115;

3、檢驗和試驗：GB/T13927

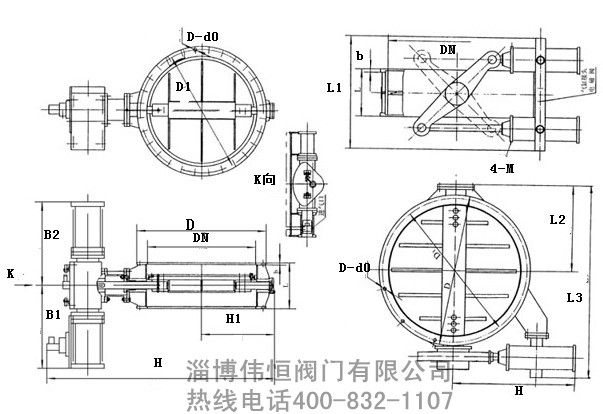

四、外形尺寸：

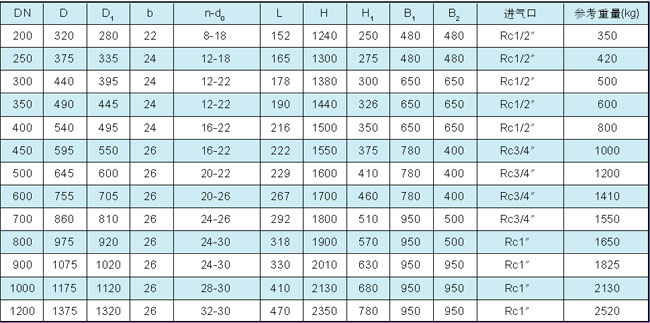

KD641FX-1C  DN200-1200外形尺寸

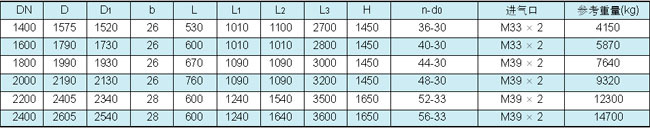

KD641FX-1C DN1400-2400外形尺寸
